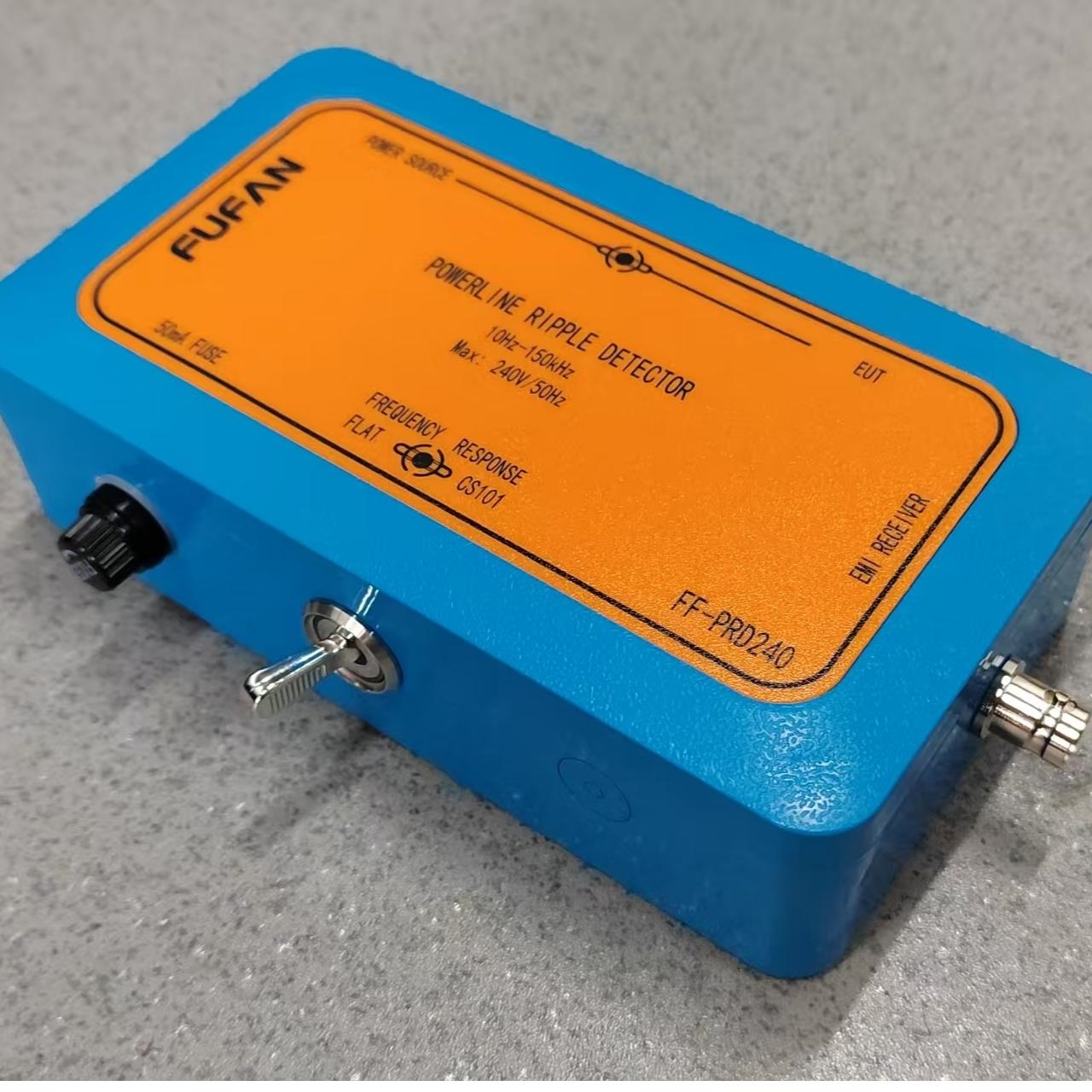

电源纹波检测是评估开关电源、DC-DC模块及供电系统稳定性的重要手段，而电源纹波检测器探头作为信号拾取的关口，其性能直接影响测量真实性。高频噪声、接地环路或操作不当常导致纹波读数虚高、波形失真、探头损坏甚至示波器输入过载。科学识别
电源纹波检测器探头问题根源并规范操作，才能在毫伏级信号中捕捉真实纹波。
一、测量值远高于实际（“假纹波”）
原因分析：
使用普通示波器探头+长接地线，形成天线效应拾取EMI；
接地环路过长引入共模噪声。
解决方法：
改用专用纹波探头或50Ω同轴直连法：拆除探头帽和长接地线，使用弹簧针直接接触测试点，接地端紧贴最近GND；
若必须用10×无源探头，务必启用小衰减档（如1×）并配合带宽限制（20MHz），抑制高频干扰；
优先选用差分高压隔离探头（如THDP0200），消除地环路。
二、波形出现振铃或过冲
原因分析：
探头输入电容与电路寄生电感谐振；
示波器输入阻抗（1MΩ）与探头不匹配。
解决方法：
启用示波器50Ω输入阻抗模式（若探头支持），实现阻抗匹配；
在探头串联小电阻（10–50Ω）抑制谐振；
避免在高di/dt节点（如MOSFET漏极）直接测量，改测输出电容两端。
三、探头无信号或信号微弱
原因分析：
探头内部电缆断裂或BNC接头氧化；
衰减比设置错误（如探头设为10×，示波器设为1×）。
解决方法：
用万用表通断档检查探头导通性；
严格匹配探头与示波器衰减比，启用自动识别功能（如有）；
对有源探头，确认供电正常（部分需外接电源或示波器供电）。
